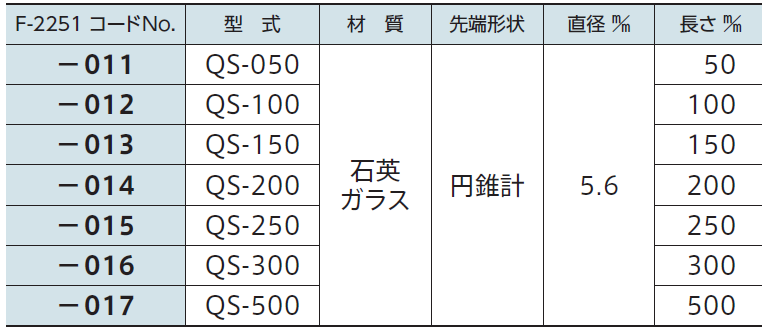

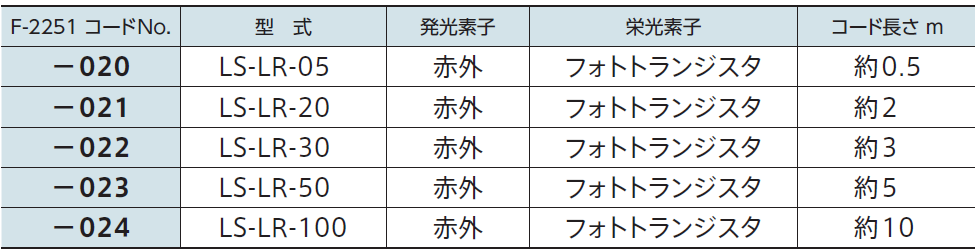

F-2251

光液面計（1チャンネル用アンプ）

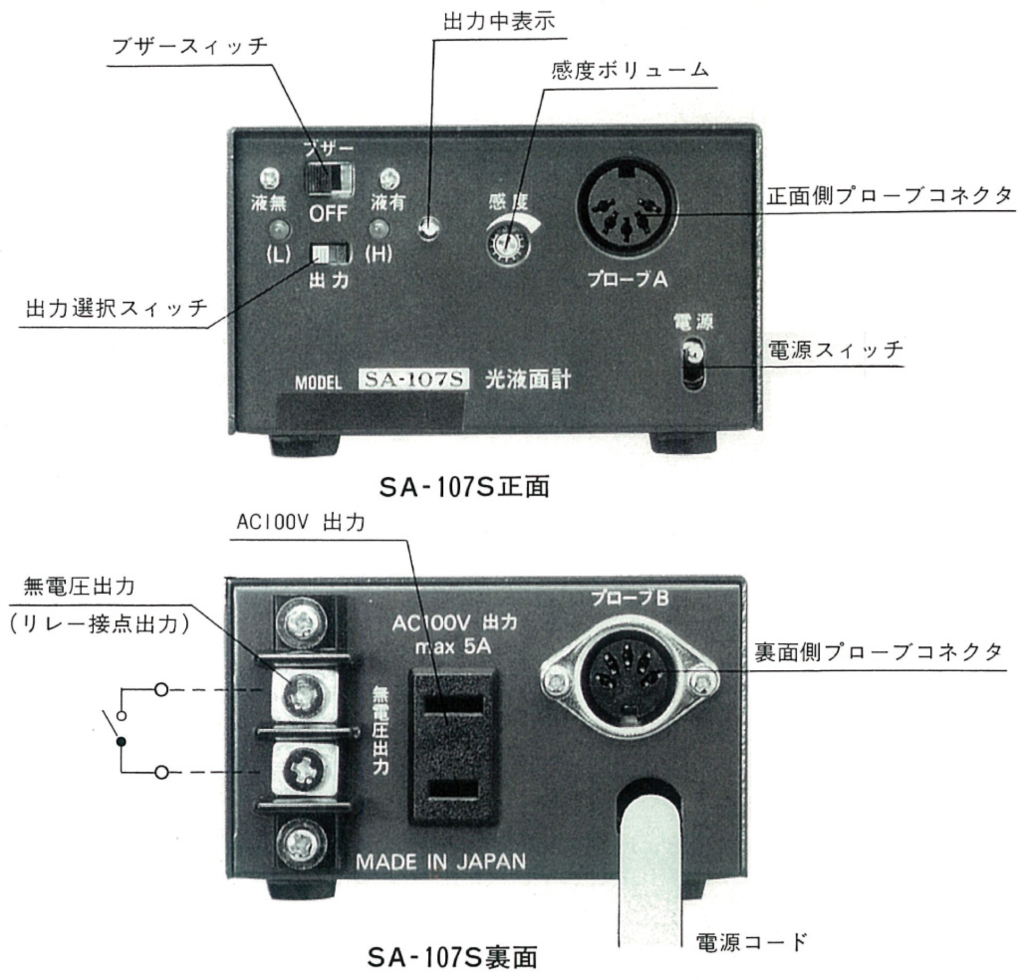

Amplifier（1ch） type-SA-107S（onlyAmp）

Ⓢ

■ AC100V出力と無電圧出力（リレー接点）両方用意。
（ブザー付）
● 出力スイッチを液有（H）側にした場合：
センサロッド先端より液面が上でAC100V出力コンセントにAC100Vが出力、無電圧出力がON（短絡）
● 出力スイッチを液無（L）側にした場合：
センサロッド先端より液面が下でAC100V出力コンセントにAC100Vが出力、無電圧出力がON（短絡）
● ブザースイッチを液有（H）側にした場合：
センサロッド先端より液面が上でブザーが鳴ります。
● ブザースイッチを液無（L）側にした場合：
センサロッド先端より液面が下でブザーが鳴ります。
● ブザースイッチOFFの場合：
液面の位置にかかわらずブザーは鳴りません。
● チャタリングを起きにくくするため遅延タイマーを使用することも可能です。
（ただし設定ボリュームはプリント基板上にあります）

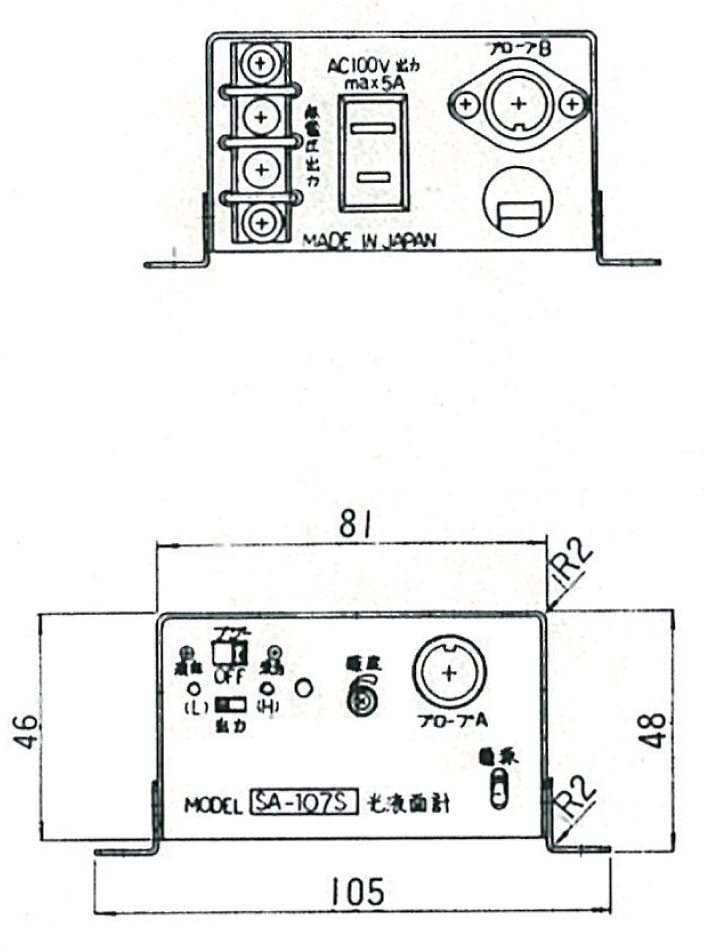

■ 外形寸法（単位m/m）

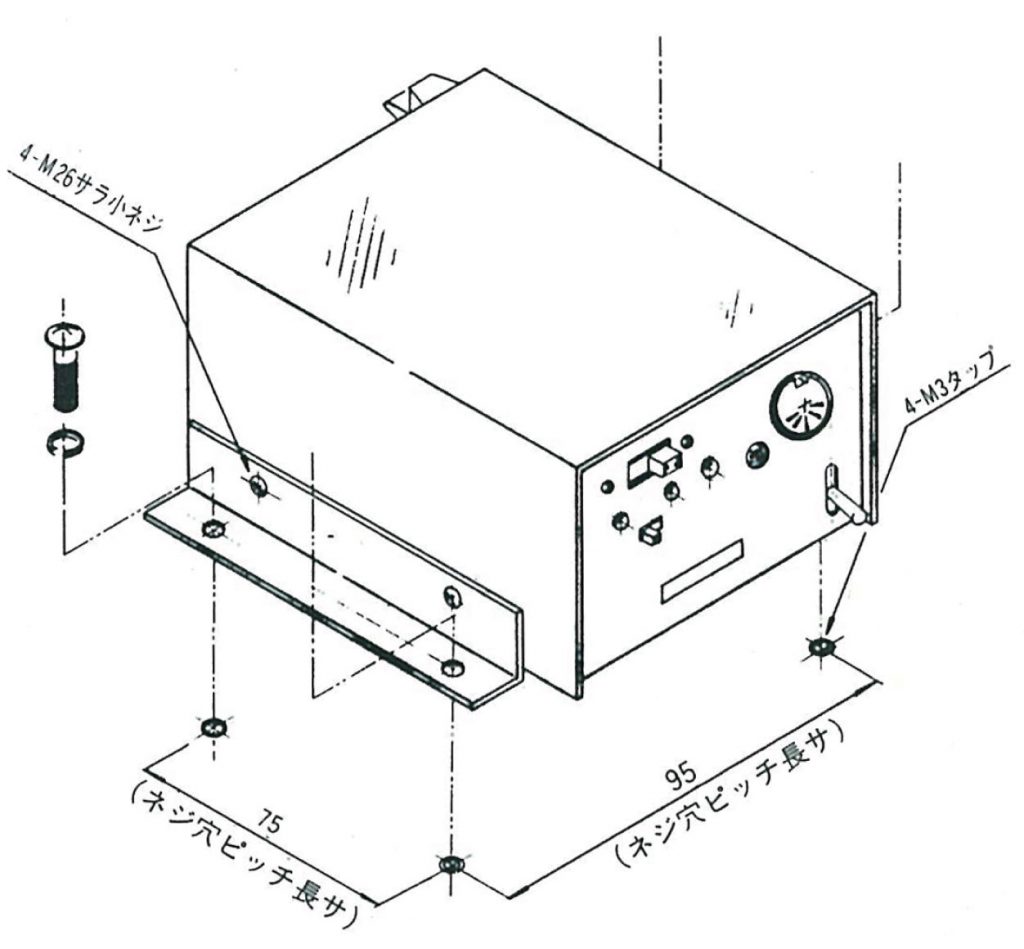

■ シャーシ取付時L金具使用例

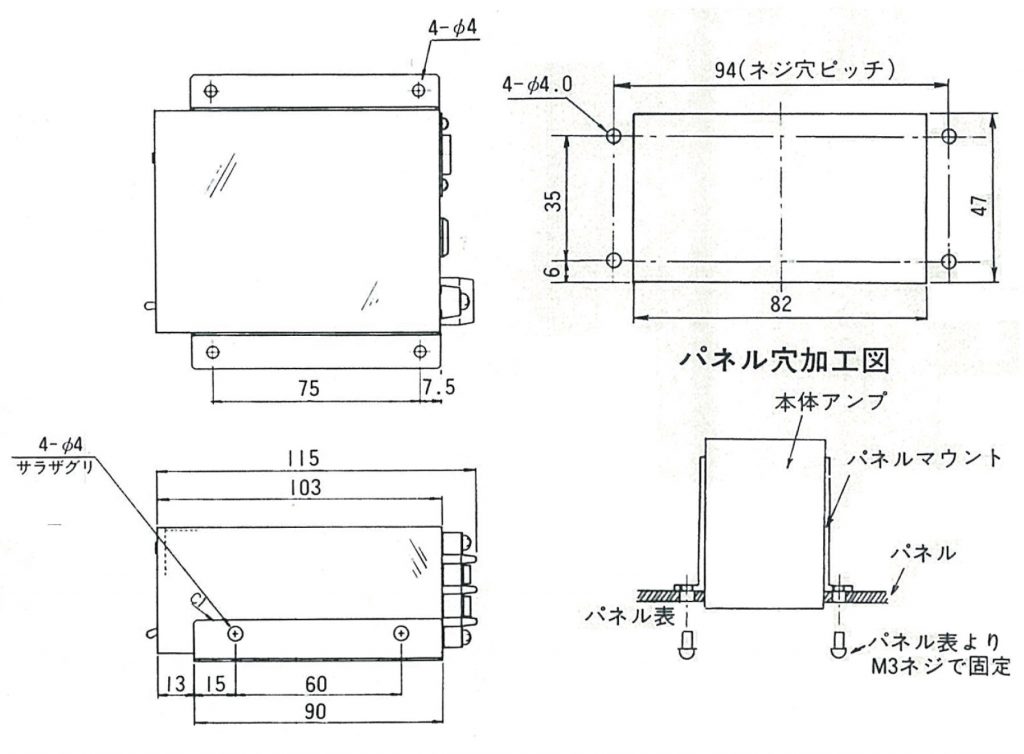

■ パネル取付例
パネルマウント金具（オプション）を使用して本体をパネ
ルに取りつけます。

■ 仕　様
● 電　源 AC100V±10V 50/60Hz 5W以下
● 接点容量 AC250V 5A（抵抗負荷時）
● 出力端子 M3ネジ端子、ピッチ10ｍ／ｍ
● 重　量 約450g
● 付属品 L金具、電源コードAC100Vプラグ付
（コード長さ約2ｍ）

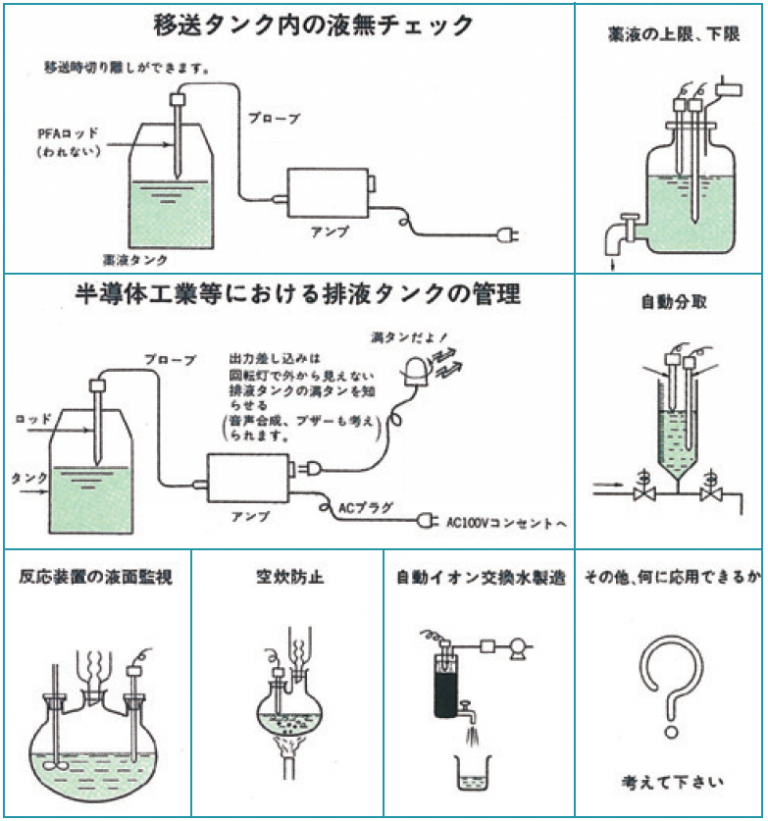

■ 応用例
● 直接ポンプ、電磁弁等の負荷を制御し、警報としてブザーを鳴らす場合最適です。
● リレー接点出力も用意されていますのでシーケンサ回路へ出力を入力して液面の制御するのに最適です。
● 正面、裏面両方へセンサのプローブ入力を挿入した場合、どちらか一方または両方のタンクの空検知が1台で可能です。

---

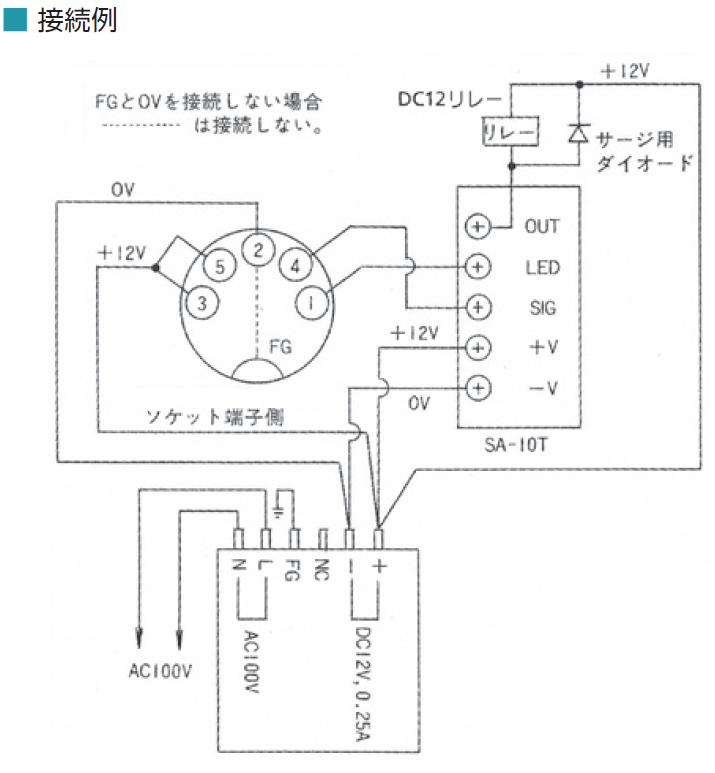

光液面計装置組込用アンプ（1チャンネル用アンプ）

Quartz Sensor Amplifier Unit Model SA-10T（only Amplifier）

Ⓢ

■ 特　長
● DC電源は外部より供給します。

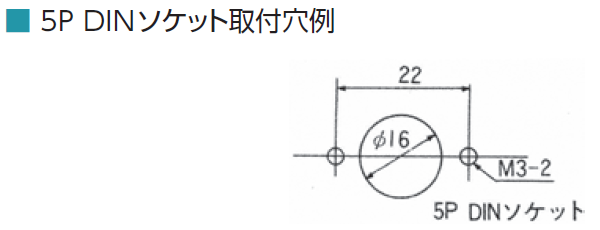

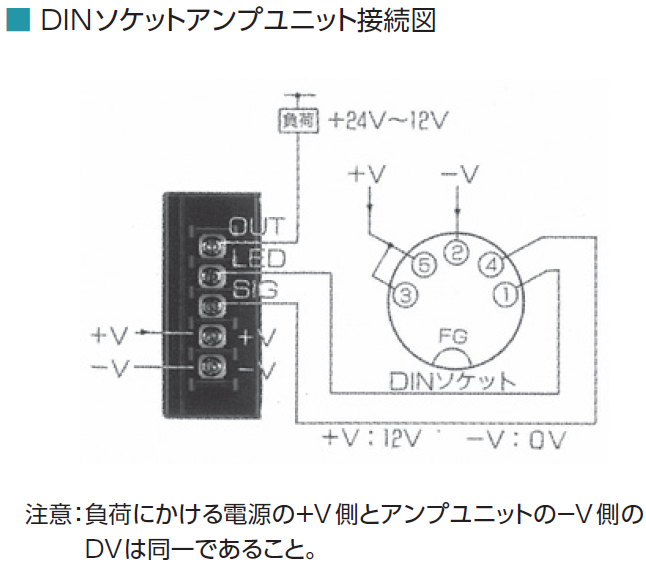

● プローブのコネクタを受けるDINソケットは外部へ取付けます。
● 出力はオープンコネクタ（NPNトランジスタ）です。
■ 仕　様
● 電　源 DC12V 100mA
● 出　力 オープンコレクタ出力（24V80mA）（NPNトランジスタ、L時ON）
● 感度調節 有り
● 端子種類 約81mm（W）×71mm（H）×152mm（D）
● 重　量 約120g

---

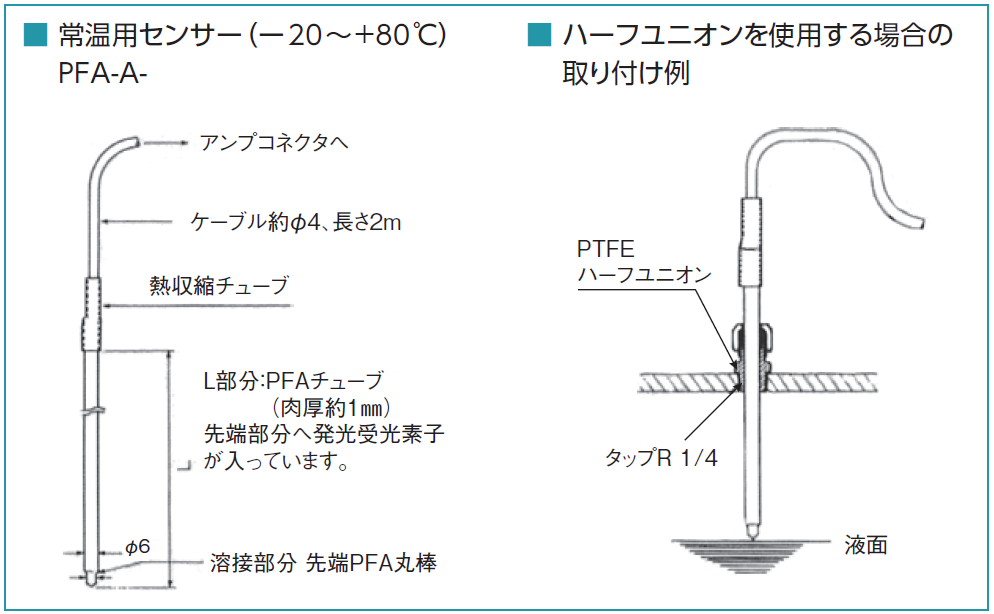

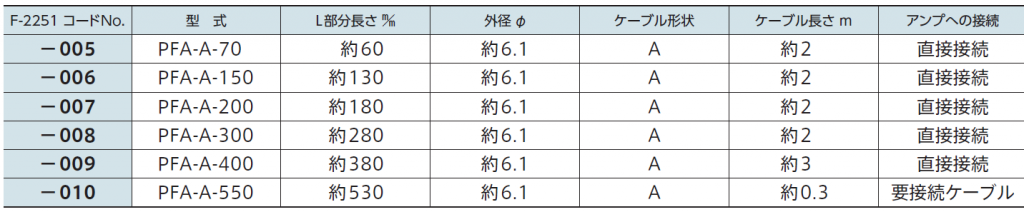

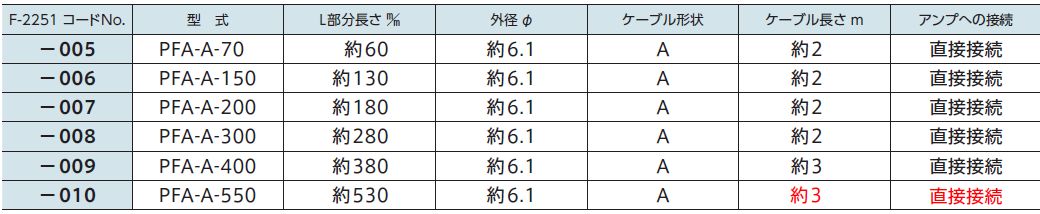

フッ素樹脂被覆（PFAロッド）光液面センサー

Fluorine Resin Shroud（PFA Rod）, PFA Sensor

Ⓢ

■ 特　長
● 割れにくい（移送タンクに最適）。
● 有機溶媒・酸、アルカリにも使用できる。

■ 特　長
● 外光に強い（カットフィルター内蔵）
■ 仕　様
● 赤外発光受光方式
