F-2370

PCTFE tube fittings

PCTFEⓇ

PAT 2571829号

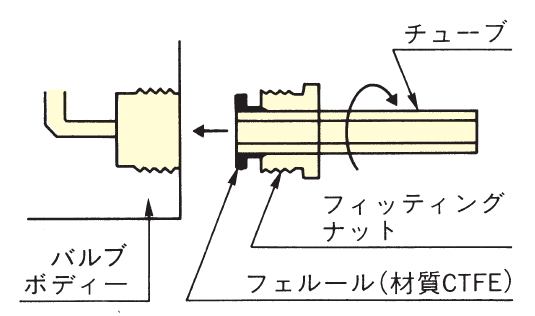

① フィッティングナットをチューブにセットしてください。
② フェルールを図のようにチューブにセットして差し込んでください。
（チューブ先端は平行にバリのないように切断してください。）
③ フェルール先端がバルブボディー接続孔に当たることを確認の
上フィッティングナットを締め込んでください。
フェルールとタッチしてから右方向に1/2回転でフィットします。
注：一度使用したフェルールは取外しができません。
