F-2453

■ 特　長

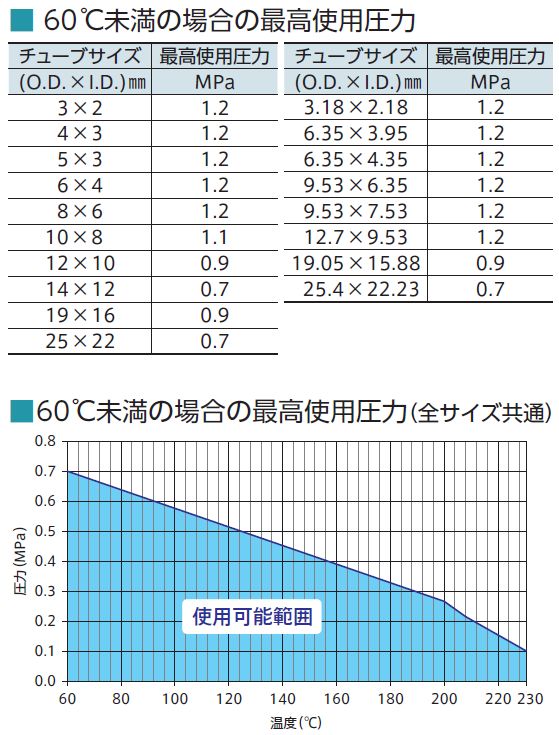

● 最高使用温度230℃
80シリーズはインナーリングを使用したフレアタイプのハイブリッド継手です。フレアしたチューブの内径にリングを挿入し、耐引抜き強度、耐リーク性を向上させたことにより、業界初の最高使用温度230℃を実現しました。
● 漏れない

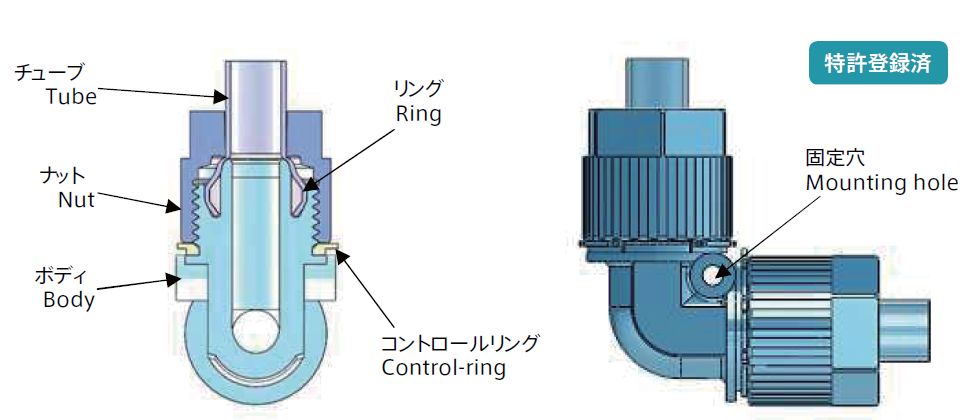

80シリーズは特殊フレア構造になっています。先端に最大応力を集中させること
で、漏れにくく、浸み込みにくい構造となっています。応力箇所に幅を持たせているので、シール性能の安定性も向上しました。
● 溜まらない
特殊フレア構造は、ナットを締め付けた時にフレア先端部がフラットになるように、先端内部を大きくカットしています。このことによりコンタミが溜まらない構造を作り出し、液置換特性を向上させています。同時に、内径をフラットにすることにより圧力損失を低減しました。
● コントロールリング（ETFE製）
コントロールリングが供回りするまでナットを締め付ければ施工完了です。コントロールリングは取り外す必要がなく、ナットの締め付け管理が容易に行えます。
● 固定穴
継手ボディに固定用の穴を設けることで、配管固定を容易にしました。

※ 接続には専用治具が必要です

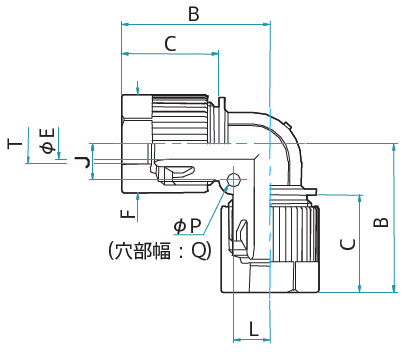

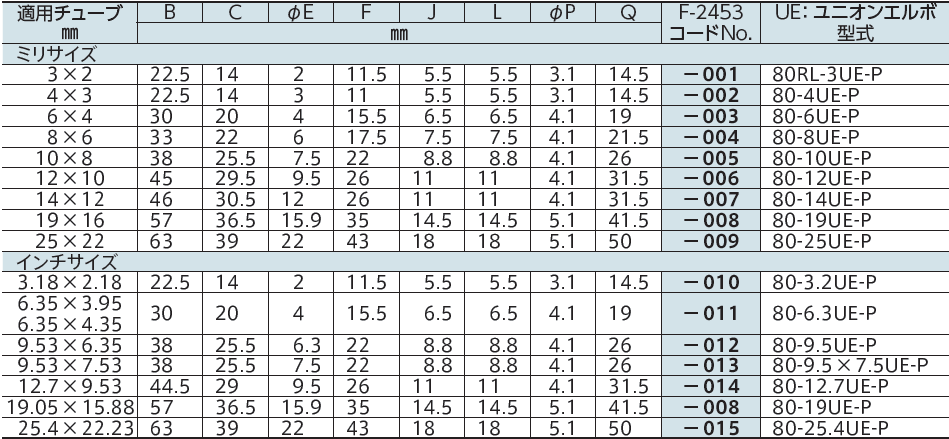

※ 全ての寸法は参考寸法です。
Fはナット六角対辺寸法です。
Eは本体の最小内径寸法です。
